品質保証

光電スイッチ

ポカヨケ検知機器のうち、非接触式に分類される。対象物としては、光を通さない物体だけでなく、光を通す物体も扱うことができる。検知方法には、2個の光電スイッチ間の光を遮断して検知する「対向方式」と、反射光を利用する「反射方式」がある。(図32、図33)

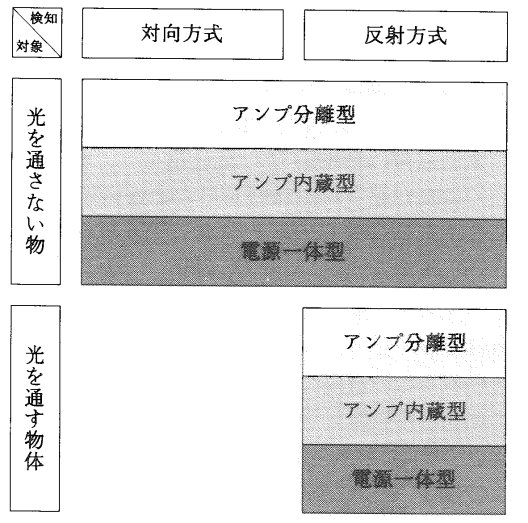

図32 光電スイッチの対象・検知・機能の関連

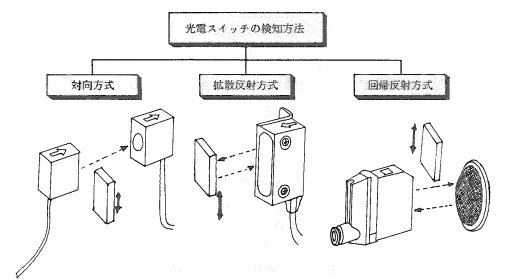

図33 光電スイッチの検知方法
