流れ線図

物の流れを停滞、運搬、加工、検査の4要素から"表★おもて★"にしたもので、ムダを表面化しムダ取りをするための道具となる。「流れ生産」化における生産分析の1つ。手順とポイントを以下に示す。

①P-Q分析によって区分された品種ごとに作成する
②生産現場の全体レイアウトを描く。機械設備、作業台、棚等
③加工・検査・運搬・停滞の作業工程がひと目でわかるように、各記号を用いて記入する。またその進行順・方向を線と矢印で表す
④運搬についてはその"距離と用具"、停滞は"平均仕掛量"を書き込む
⑤作業工程の総回数を求める

この結果、とくに運搬と停滞のムダが浮き彫りにされる。それらを排除し改革・改善後、新たに「流れ線図」を作成する。こうした見直しはムダゼロの「流れ生産」を実現するために大切である。(図103)

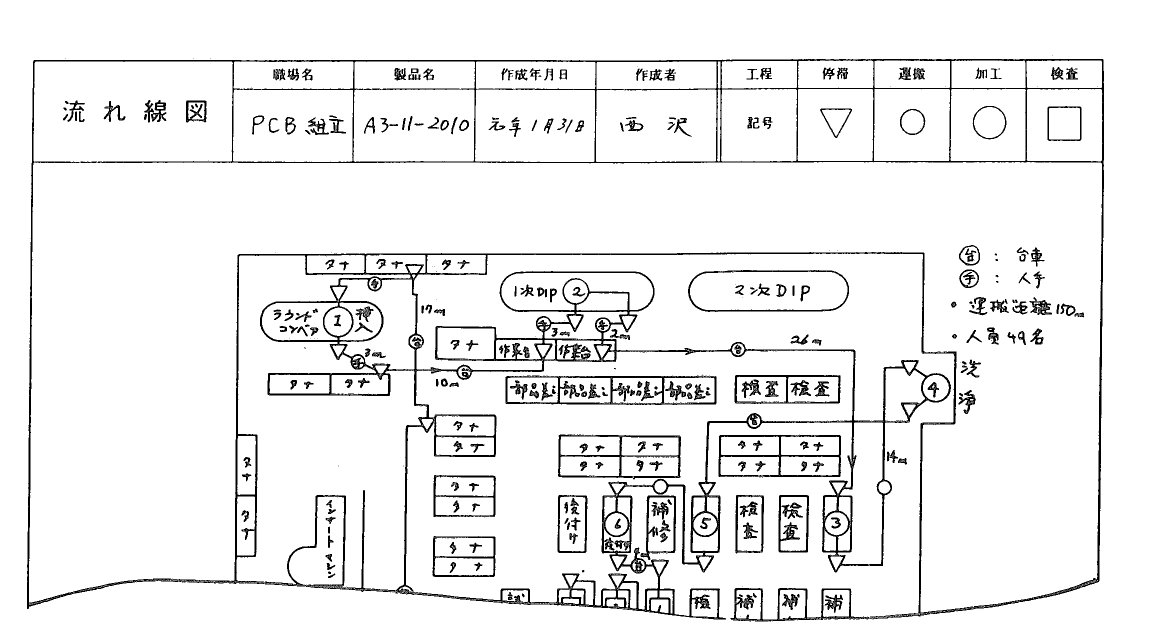

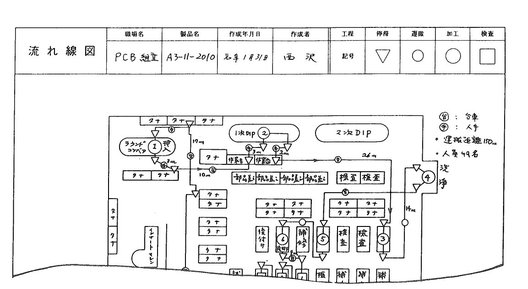

図103 ●記入例『ジャストインタイム生産革命指導マニュアル』、p.625より
